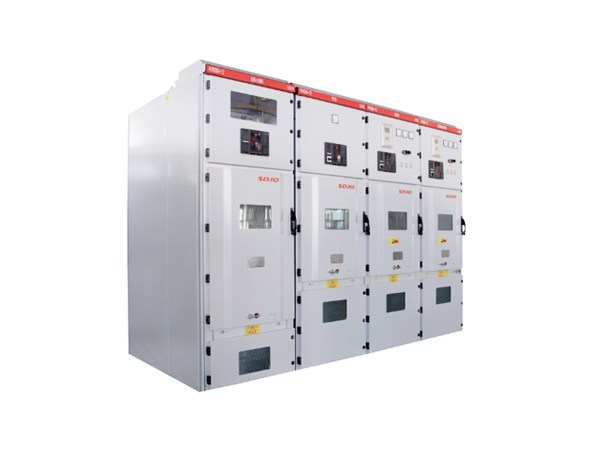

本開關適用于發電廠、變電所、工礦企業等的配電系統中，實現電能的接受、分配及對配電設備進行控制、監測和保護。

本開關設備一次接線方案完整、全面，能滿足用戶各種安裝要求，即可配用本公司自主生產的VS1真空斷路器，又可配用ABB公司的VD4真空斷路器，也可配用法國施耐德電氣EV12真空斷路器等，能滿足不同用戶的需要。



型號

產品特點

開關設備按GB3906-91中鎧裝式金屬封閉開關設備設計，整體是由柜體和中置式可抽出部分（即手車）兩部分組成。柜體分四個單獨的隔室，外殼防護等級為IP4X，各小隔室和斷路器室門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方案，經排列、組合后能形成多種接線方案。本開關設備可以從正面進行安裝、調試和維護，因此可以背靠背雙重排列或靠墻安裝，提高了開關設備的安全性、靈活性，減少了占地面積。

柜體采用覆鋁鋅板、重量輕、機械強度高、外形美觀。

手車骨架采用鋼板經數控機床加工后組裝而成，手車與柜體絕緣配合，機械聯鎖安全、可靠、靈活。

在安全方面，斷路器手車室、母線室和電纜室上方均設有泄壓裝置，釋放壓力以確保操作人員和開關柜的安全。

額定電壓	12kV
額定電流	630～4000A
額定短時耐受電流	20～40kA，4S
額定峰值耐受電流	50～100kA
1min工頻耐壓	42kV
雷電沖擊耐壓	75kV
額定短路電流開斷次數	50次
機械壽命	2000次
防護等級	IP4X
