SJOD15-12系列 隔離開關主要用于交流戶外10~15kV的線路網絡中有電壓無負載情況下，分、合電路之用。進行無負載帶電高壓線路的換接、隔離帶電高壓線路和被檢修的高壓母線、斷路器等電氣設備進行電氣隔離。設有固定拉鉤和自鎖裝置，靈活可靠。其中防污型的隔離開關可滿足重污穢地區用戶的要求，并可以有效地解決隔離開關在運行中出現的污閃問題。

本公司生產的型號主要有：

SJOD15(A/B/C)-12/200

SJOD15(A/B/C)-12/400

SJOD15(A/B/C)-12/630

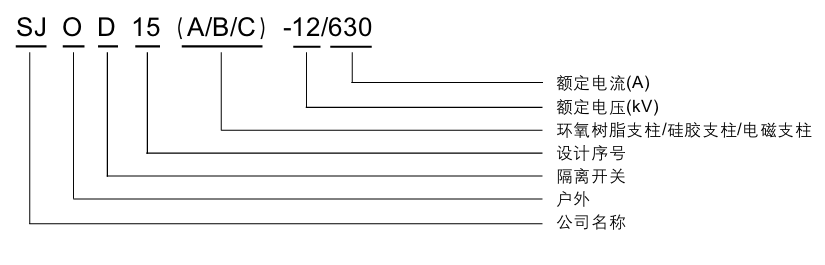

型號及其含義

使用環境條件:

a).環境溫度：-45℃至+45℃；

b).風壓不超過700MPa；

c).適用區域的海拔高度不超過3000m。

結構特點

1.導電回路采用表面鍍銀優質紫銅材料、導電接觸面積大、回路電阻小、通流能力強。

2.鎖扣及防偏設計、雙防偏裝置設計，合閘準確。簡單可靠的子、母鎖扣裝置。鎖扣與拉環巧妙結合，操作方便。

3.接線配件人性化設計，方頭螺栓。

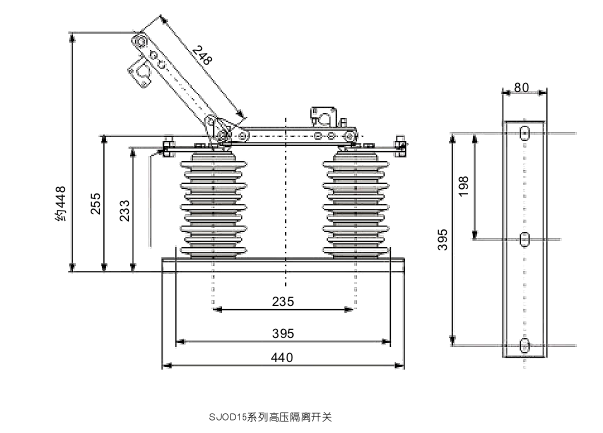

外觀結構和尺寸

序號	項目		單位	參數
1	額定電壓		kV	12
2	額定絕緣水平	1min工頻耐壓（相間、對地/斷開）	kV	50/60
		雷電沖擊耐壓（相間、對地/斷開）		95/110
3	額定電流		A	200/400/630
4	額定短路斷開電流		kA	20
5	額定峰值耐受電流		kA	50
6	額定短路耐受電流		kA	20
7	額定短路耐受時間		s	4
8	機械壽命		次	2000
